本篇文章,藤頂多只是寫寫心得,

不再像之前直接寫出搭配的方式,

但內行人應該還是看的出來!



這幾年,自從藤寫了多篇多螢幕組裝的教學文章,

讓客戶多了不少股票族群的客戶們,

也不斷讓藤磨練及學習慣組合方式,

甚至螢幕支架的優缺點,

當然,時間久了,電腦的穩定性狀況,自然就出來了,

所以藤一直會在想,為何當年會這樣組裝呢???



如果可以的話,藤還是盡量不要用雙顯示卡來做多螢幕輸出,

因為這在未來的檢測上,會比較花費時間去比對,

對維修人員及電腦客戶來說,都是折磨。

以前,藤也許還會動用到USB顯示卡,但現在早就不了。

所以藤近年都是採用單片獨顯搭配主機板內顯方式來做四螢幕輸出,

因為這也是藤覺得最穩的組合輸出方式,

對於後面的檢測也比較Easy...



不同時期,因為顯示卡的支援性,

所以配法都不同,

藤也得不斷的去調整組合方式及觀念。



在2017年之前,藤還可以用GT740,GT750做多輸出(DVI*2+D-SUB),

但這種多DVI埠的顯示卡已經停產,

接續的GTX1050系列的顯示卡,幾乎只有保留一組DVI埠而已,

所以藤也是囧丫!



在2017年的四月,又有客戶想要找藤規劃一台六螢幕輸出,

所以藤費盡心思,總算找出組合方式。



在主機板方面,依然可以挑技嘉的GAMING B8,或H270 GAMING 3,

這二片可以做基本的DVI+HDMI二輸出,也可以接雙顯示卡。

http://static.gigabyte.com/Product/2/6125/20161123135614_m.png



初級版的USER,可以輸二片GT730顯示卡做四輸出,

這樣就是最簡單的六輸出螢幕了。

當然,也是可以再搭配USB顯示卡做更多的螢幕輸出。



進階一點的,

顯示卡可以使用麗台專業繪圖卡的NVS 510(四輸出),NVS 810 (八輸出),

但價錢就貴上很多,光是配線,甚至DP的螢幕,

總金額就會嚇鼠人了。

不過金融行業的公司,應該是採用這種方式來接電視牆看股票吧!



至於藤這邊,已經有找到適合的四輸出顯示卡了,

螢幕得用到三台HDMI,一台DVI介面的,

傳統的D-SUB介面,就得捨棄才行,

雖然是可以用轉接線,但就是怕不穩定。



總歸來說,如果要讓藤配到六螢幕輸出的話,

螢幕類型,

DVI的二螢幕二台,HDMI的螢幕四台。



如果瘋逛一點,想要配到十螢幕的話,那就再加裝一片顯示卡。



甚至,再搭配USB顯示卡的話,

以技嘉H270 GAMING 3主機板的七個USB孔來看,

可以接上七個USB顯示卡,

http://static.gigabyte.com/Product/2/6125/20161123135640_m.png



二片獨顯,主機板,加上七個USB孔,

這樣應該可以做到十七台螢幕輸出???

如果再搭配機殼的3個USB孔,

一台電腦接到二十台螢幕,應該不是夢!

不過,電腦應該很快就會爆掉吧...



一般來說,接到四到八台螢幕,算是還可以接受的範圍內,

只是一般正常操盤手,接四到六台螢幕,算是最適可的。



未來如果有幫客戶組到六螢幕輸出的話,

再上傳照片證明囉!

藤已有在有2017/5/16玩出六台螢幕的接法了。





◎螢幕支架

http://24h.pchome.com.tw/store/DSAB0L

螢幕支架,目前有分HE及FOGIM的代理商,

建議網友自己上網貨比三家。

二個產品的價格是有差異,功用性也不同。一分錢一分貨。

HE主要是立架型的,缺點可能是怕地震...

所以可以另外訂購 HE鋁合金夾桌型底座(H001TC)

http://www.hetouch.com/Web/Upload/image/HE/H746TS/H746TS-A-6.jpg

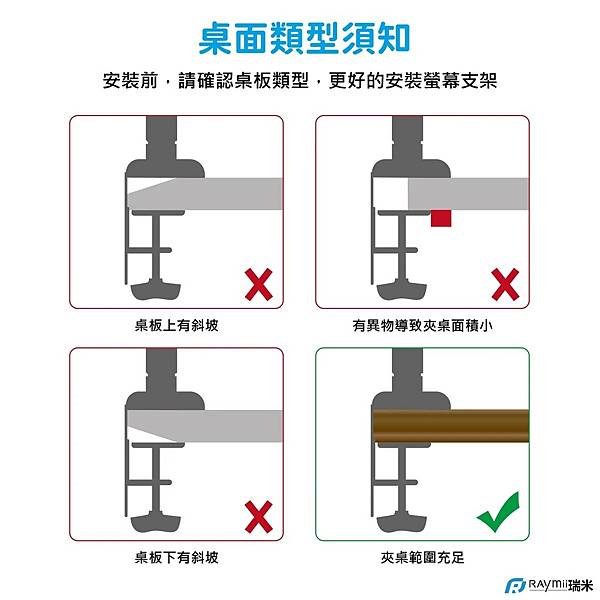

FOGIM是走夾桌型的

型號:TKLA-6036-C1-S,



FOGIM夾桌懸臂式液晶螢幕支架(四螢幕)

http://24h.pchome.com.tw/prod/DSAB0L-A76329636?q=/S/DSABAE

原價屋也有賣,8500元。


kato3c-one pc 4 lcd-20170413 a.jpg

kato3c- 4 LCD -1040620 A.jpg



※請同行及USER,別問藤要怎麼去做顯示卡挑選,

這是藤的適業專利!

也別一直問藤,為什麼裝上獨顯後,主機板內顯沒畫面?

因為這是要設定的,而且設定步驟有一點小技巧,

藤只會幫藤的客戶去設定而已!



如果可以,請盡量不要使用D-SUB的線材,解析度可能會比較低。







2017/5/15案例,

藤利用B150M-D3H主機板,

幫客戶接了三台D-SUB螢幕,做三螢幕輸出!



2017/5/11範例:

雙螢幕股票機,主機板採用技嘉B250M-GAMING 3主機板,

客的二台螢幕都是D-SUB,所以買DVI轉D-SUB線材,

D-SUB+DVI轉D-SUB,雙螢幕輸出。

kato3c-one pc out 2 lcd  b.jpg

kato3c-one pc out 2 lcd  a.jpg



2017/7/13補充:

想要穩定四螢幕或八螢幕輸出者,

也可以考慮用麗台P600的繪圖卡,

一片5100元,但它是採用Mdp介面,

一片顯示卡附二條Mdp轉DVI線材,

可以接二台DVI的螢幕。

第三第四台螢幕必須要另外購買Mdp轉VGA(HDMI,DVI)的線材(一條約500元)

成本是比較高,但會比一般遊戲卡還穩定吧!

要接八台螢幕者,則可以裝二片P600來搞定。

技嘉GAMING B8,H270 GAMING 3主機板可裝三片顯示卡,

如果裝三片P600顯示卡,可以輸出十二台螢幕,

若再加上主機板本身DVI+HDMI,即為14台螢幕!

kato3c-pc-p600-1060713 a.jpg kato3c-pc-p600-1060713 b.jpg

kato3c-pc-p600-1060713 c.jpg





2017/7/14 台南李先生四螢幕主機

藤的店裡只有D-SUB的螢幕,

所以用四台D-SUB螢幕來做四螢幕輸出。

線材:HDMI轉VGA 二組,DVI轉VGA一組,D-SUB一組

有測試GT730顯示卡可以接三台螢幕,主機板可以接二台螢幕,

所以這台其實可以玩五螢幕輸出!

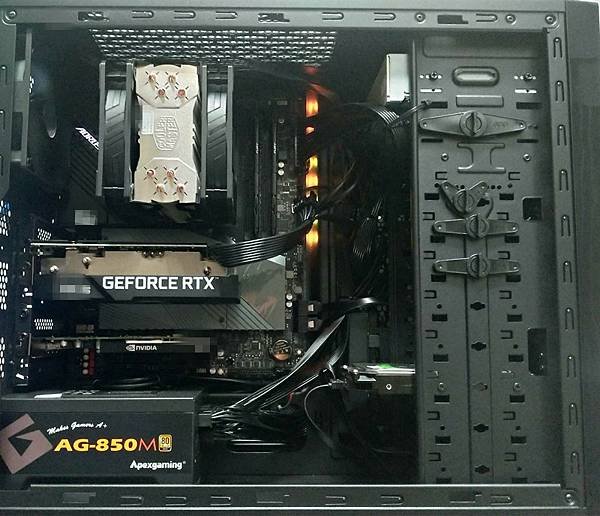

kato3c-pcdiy-one pc 6 lcd-1060714 f.jpg

kato3c-pcdiy-one pc 6 lcd-1060714 a.jpg kato3c-pcdiy-one pc 6 lcd-1060714 c.jpg

kato3c-pcdiy-one pc 6 lcd-1060714 e.jpg

kato3c-pcdiy-one pc 6 lcd-1060714 f.jpg

kato3c-pcdiy-one pc 6 lcd-1060714 g.jpg













https://bnextmedia.s3.hicloud.net.tw/image/album/2017-01/img-1483499357-81432.jpg?_dc=3965
