藤老編:(藤的咖啡豆已經上市了)

有些客戶問藤,為何要將這種算是獨門的配方公佈給網友同業參考?

其實這只是一個引子而已啦!

就算你會組裝搭配,但有一些是你看不到的設定是要調整的,

藤就常遇到USER打電話來求救及請教,可惜的是,藤不想理你!





下圖是藤2017年四月,幫台中鄭先生配置的四螢幕股票機

電腦規格:

Intel I5-7400 3.0G 第七代 1151 四核心,

技嘉GAMING B8 主機板 (五年保固),

創見 8G + 8G  DDR4 記憶體,

創見370S 256G SSD(三年)+Seagate 1TB 硬碟(三年保固),

佶偉 IRON 550W 銅牌電源供應器(風扇朝上,三年保固),

技嘉N740D5OC-1GI (三年保固),

保銳紅框黑魅騎士機殼(前後置12公分風扇),

江民防毒三年版,

TP-LINK WN781ND PCI-E無線網卡

週邊設備:

四台22吋AOC螢幕 (24吋也可以)

FOGIM TKLA-6034-SM 夾桌懸臂式液晶螢幕支架(四螢幕) (原價屋賣八千多)

接線方式:獨顯接一個D-SUB,二個DVI,主機板內顯接一個DVI。

補充事項:

1.主機板還可以再接一個HDMI。變五螢幕。

2.目前GT740已停產,所以可以選用GT730接二台螢幕,主機板接二台螢幕,做四螢幕輸出。

kato3c-one pc 4 lcd-20170413 a.jpg

kato3c-one pc 4 lcd-20170413 b.jpg

***************************************************



2016/8/27補充:



藤已經有試出內顯及獨顯同時輸出的方法



要去BIOS的Chipset設定裡面,將Internal Graphics(建內顯示功能)



它預設值是Auto,將它改成Enable,



這樣開機後,內顯就自動啟動了。



也就能跟G1.SNIPER B6主機板一樣,內顯及獨顯做多螢幕輸出。



如下圖示:



H170-GAMING3-internal graphics.jpg



 ***************************************************



下圖是技嘉H170-Gaming 3主機板,內顯加GT740 或 GTX750獨顯,

主機板D-SUB+DVI,獨顯DVI轉D-SUB+DVI,基本四螢幕輸出。

GTX750獨顯還可以再加二台HDMI螢幕,變六輸出螢幕!

http://www.synnex.com.tw/asp/images/Info200784.jpg



kato3c-pcdiy-4 lcd a.jpg kato3c-pcdiy-4 lcd b.jpg

---------------------------------------------------------------------------------------------------------------------------------------------

時間過的真快,

又要重寫1151腳位天湖規格的多螢幕輸出的備忘錄了。

藤在2014-2015年常用的技嘉G1.SNIPER H6主機板,已經停產,

這片主機板是懶人版主機板,在完全不用進BIOS設定的情況下,

直接可以內顯+獨顯 做多螢幕輸出,也可以兼玩遊戲。

讓我們回顧之前的文章↓

藤小二客製化多螢幕電腦-2015 年 懶人版八螢幕股票機組合方式,用內建+技嘉GT740 二片+技嘉G1.SNIPER H6主機板 八螢幕輸出!內建+技嘉GT740 六螢幕輸出!一台電腦可以接到18台螢幕???LG 螢幕才是首選!(2015/5/6)



不要問藤,為什麼常會寫這種多螢幕的文章???

你去Google一下,有那個閒人會常這樣的文章給大家參考???

藤本身就有很多股票客群及操盤手,所以常會幫他們規劃電腦,

順便造惠更多其它同業去做參考,

不誇張,有不少客戶跟藤說,

很多店家也會參考藤的配置去幫客戶規劃電腦吶!



現在台北花先生要請藤配置多螢幕輸出,

藤決定用第六代天湖機來做這次的教案。

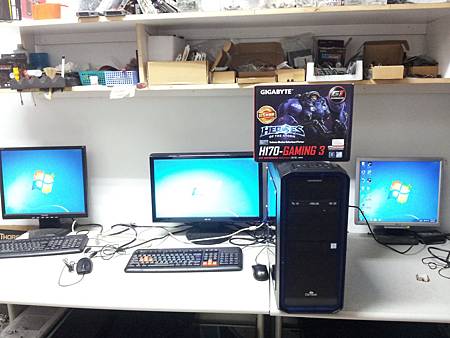

藤有在2015/9/30先組出一台I7天湖機 電腦,規格如下:

Intel I7-6700 3.4G 1151 四核心,

技嘉H170-Gaming 3 V1.0 主機板(五年保固),

威剛 8G +8G DDR4-2133 記憶體,

Seagate 1TB SSHD 混合碟(三年保固)

華碩 燒錄器(一年保固),

華碩GTX750TI-PH 2GD5 顯示卡(三年保固),

保銳 藍框 黑魅騎士 下置電源機殼(前後12 CM風扇),

佶偉 IRON 650W 銅牌電源供應器(三年保固)



kato3c-pcdiy-1040930 a.jpg

kato3c-pcdiy-1040930 b.jpg





首先,進系統裝置管理員,在顯示卡項目,

只有出現GTX750的型號,並未出現CPU內顯GPU (HD530)的型號,

kato3c-pcdiy-1040930 C.jpg

也就是說天湖機不支援內顯及獨顯同步輸出?

這個部份藤還無法完全確認,

因為還要看其它系列的CPU是否也是如此。

如果是的話,那就又要回到1155時代,

要進BIOS改開機畫面的優先順序才行。





好吧!讓咱們進BIOS,在Peripherals選項

預設啟動的顯示裝置欄位,右邊要選"IGFX",這是內顯

意思是我們要將開機畫面的順序由PCI-E(獨顯)改為內顯

改好之後,要按F10存取並重新開機。

這樣你插在內顯的訊號線才會是第一順位畫面輸出,獨顯則是第二順位。

kato3c-pcdiy-1040930 D.jpg





改好BIOS設定,進到系統之後,在裝置管理員的顯示卡項目中,

已經可以看到HD530及GTX750的型號了。

此時,接在內顯的D-SUB(藍色)訊號線就有畫面,

獨顯的D-SUB(藍色)及HDMI轉D-SUB(藍色)也都有畫面輸出。

kato3c-pcdiy-1040930 G.jpg



kato3c-pcdiy-1040930 E.jpg kato3c-pcdiy-1040930 F.jpg

 kato3c-pcdiy-1040930 F.jpg

不過藤覺得此時顯示卡的效能,應該是以內顯為主,獨顯為輔,

玩遊戲應該會LAG。

果然3D MARK 11 測下去,只有內顯HD530該有的P1949...

也就是說,應該很難雙修(玩遊戲)???

kato3c-pcdiy-1040930 H.jpg



分析一下:

如果用內顯+技嘉GV-N740D5OC-1GI 獨顯,

可以做到4-5螢幕輸出。

(內顯DVI+D-SUB,獨顯DVI x2 +D-SUB)

缺點:

1.使用者必須要學會怎麼進BIOS做設定(藤有做圖文說明了)

2.如果要玩遊戲,必須要切換原設定,會覺得很麻煩。

優點:比較穩定



如果不想要做BIOS設定,

單純就想要可以多螢幕看盤兼玩遊戲,

那還是採用雙顯示卡做多螢幕輸出吧!

只是雙顯示卡的最大缺點,

還是在於當電腦發生當機或是不明原因時,

在後續查修上得花更多時間去Debug才行,

包括採用SSD硬碟也是。

更別說是外縣市的客戶囉!



操盤手,是不能一天沒有電腦的,

所以如果有多賺一點錢,

再多弄一台備機吧!



所以藤覺得最安全的多螢幕配法:

I5 或 I7 CPU,

8-16G 記憶體

1TB 混合碟

內顯+獨顯

這是四個主要的條件!

機殼及電源,倒是其次了。



補充:螢幕吋別決定了你的解析度大小哦!

愈大的螢幕,解析度能調比較高。

-------------------------------------------------------------------------------

最後,如果要用雙顯示卡輸出,藤拿之前寫的文章來做補充即可。

因為大同小異:



如果要配置六螢幕輸出,電腦配置方式有二種方式




1.主機板內顯+顯示卡



主機板內建的D-SUB+DVI+HDMI轉D-SUB



再加一片技嘉GV-N740D5OC-1GI顯示卡(二組DVI+D-SUB)

這是比較省錢的方式!



2.二片顯示卡

二片技嘉GV-N740D5OC-2GI顯示卡(二組DVI+D-SUB)

這種解析能用比較大吋的!(28吋螢幕)







如果要配置八螢幕輸出,

主機板內建的D-SUB+DVI

二片技嘉GV-N740D5OC-2GI顯示卡(二組DVI+D-SUB)

共八個輸出!



同理,如果要接到第9-11台螢幕,

只要再買幾條HDMI轉D-SUB線材即可。





如果要配置三螢幕輸出,而且螢幕只是一般22-24吋

可以採用主機板D-SUB+DVI+HDMI轉D-SUB,

這樣就可以省下顯示卡的成本!



如果要做四螢幕輸出,而且螢幕只是一般22-24吋

可以採用主機板D-SUB+DVI,再加一片華碩GT730等級的顯示卡即可

總之,多螢幕輸出,是很彈性,有很多變化的,

看組裝人員是怎麼去規劃!

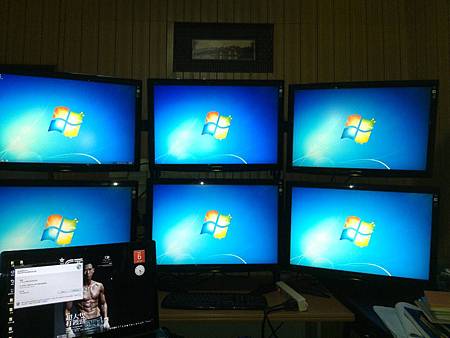

下面照片是阮先生的拍照~






26784.jpg  26817.jpg 26815.jpg 26816.jpg










建構多螢幕輸出,用一般規格即可達成,



但是整體穩定性,整體耐用性,



都是要用好幾年去觀察的!



你也可以照本組裝,



但卻不能擁有藤的加持!











-------------------------------------------------------------------------------







台北何先生2015/6/12訂購一台四螢幕電腦。



採用技嘉 GV-N740D5OC-2GI 顯示卡



1.獨顯(DVI x2 + D-SUB x1 +HDMI) 可以四輸出



2.獨顯(DVI x2 + D-SUB x1 +HDMI) + 主機板內顯 DVI + D-SUB +HDMI



可以做七輸出。但請注意螢幕解析度!



※HDMI轉D-SUB



由於不想電腦後面容易故障送修問題,所以只採用一顆黑標硬碟。



kato3c-pcdiy-1040613 b.jpg



kato3c-pcdiy-1040613 a.jpg







CPU 處理器 Intel I5-4460 3.2Ghz 1150腳位 四核心盒裝處理器
主機板 技嘉G1.Sniper H6 V1.0 主機板(原廠五年保固)
記憶體 正創見 8G+8G   DDR3 1600 記憶體 (終身保固)
硬碟 WD 黑標 1T SATA 硬碟 (五年保固)
光碟機 華碩 DVD SATA 燒錄器 (一年保固)
顯示卡
技嘉 GV-N740D5OC-2GI 顯示卡(6PIN,DVI*2+D-SUB) 一片
電源供應器 海韻G-650W 金牌半模組化電源供應器(五年雙向服保固)
週邊配件  LG 22MP57D-P 22型AH-IPS寬螢幕 四台
週邊配件 正版WIN7 64位元系統
機殼

黑魅騎士藍框下置電源機殼(前後風扇)



何先生在住家實拍照:



四台 LG 22MP57D-P 22型AH-IPS寬螢幕



(LG有附送DVl線材與D-Sub線材)



顯示卡接二個DVI,一個D-SUB,主機板接一個DVI



解析度都是Full HD







kato3c- 4 LCD -1040620 B.jpg



kato3c- 4 LCD -1040620 D.jpg

kato3c- 4 LCD -1040620 A.jpg  kato3c- 4 LCD -1040620 C.jpg









2015/10/7補充:

藤有實測技嘉G1.SNIPER B6 1150腳位的主機板,

也可以實現不用經BIOS設定,

直接內顯+獨顯做多螢幕輸出!

目前接線方式:

二組D-SUB(藍色)訊號線

三組DVI(白色)訊號線

想要再接一台螢幕,可以買USB顯示卡即可。

http://24h.pchome.com.tw/store/DCAX0W

kato3c-pcdiy-1041007 a.jpg

kato3c-pcdiy-1041007 d.jpg

kato3c-pcdiy-1041007 c.jpg
