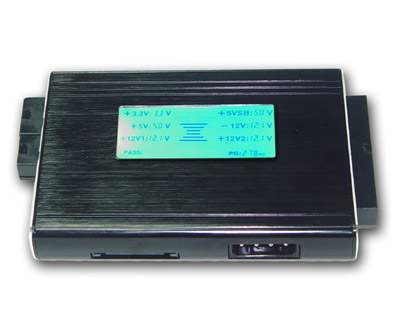

藤小二電腦檢測好工具-電源測試器,檢測電源供應器是否NG的利器!(103/5/19修正)





通常一台電腦穩不穩定,電源供應器的電壓測試,也是一項檢測重點之一。



※有在維修電腦的格友們,去買一個回來用吧!

網拍搜尋就一堆了,一個大概五六百元左右。





藤的檢測注意事項:

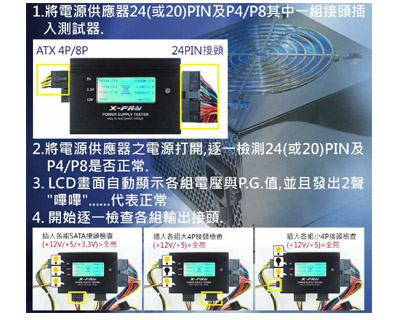

1.使用電源測試器看電壓數值有無異常

步驟一、電源檢測器只接24pin+4pin電源,其餘線材皆不接,測試電壓有無跳動。若沒跳動,代表80%是好的。

通常數值會跳動的(尢其是5V、12V、3.3V),代表POWER供電電壓不穩,建議換掉。

電源檢測器測試時間,藤平均是測1-5分鐘居多,因為有的電源供應器在輸出一段時間後,才會看到問題點!



步驟二、電源檢測器只接24pin+4pin電源,然後一組SATA線接光碟機,其餘線材皆不接,測試電源檢測器是否會發出紅色警訊,若沒有,代表80%是好的。

為什麼要分二次步驟測試?

因為藤有遇到一次的檢測,電源檢測正常,但電腦開機就是不順,

後來無意中將電源接硬碟,再用檢測器去測試,

檢測器就直接出現紅色警訊,正常情況是一樣顯示藍色,

這代表這顆電源供電器的12V及5V輸出電壓是有問題的。



2.若電源供應器已過原廠保固,可以拆電源的外殼看內部電容是否有凸起或是暴電容,若有的話,建議換掉,

因為電容值已經會不穩了。

若是保固內的話,只能從外觀去看內部囉!因為如果拆的話,就會失去原廠保固。



※但是有時藤也有遇到怪情況,電源測試器測試正常,而且電容也沒問題,

但電腦就是會發生無法正常開機或是關機及斷電的問題,

若更換電源供應器後,電腦反而就變正常。

像這種就屬於隱性的故障,是測不出及看不出,要憑經驗判斷了。





其它補充:

1.有在開店維修修的朋友,建議一次買二個做測試,因為當一個檢測器長期在做檢測時,

有可能使用一段時間後會不穩,誤判,所以要利用第二組檢測器去做確認。這叫雙重檢測。這樣會比較保險。

※一般電源檢測器若常發生誤判(一個檢測正常,一個測試異常),那常常誤判的就直接丟了再換新的吧!



2.有些廠牌的電源供應器,在12V值部份就容易會不穩(亂跳),甚至直接變紅BB叫,

如西華、Coolermaster,檢測的原廠說那是正常的。



3.有些廠牌的電源供應器,更換良品給你,在12V值部份還是會有不穩(亂跳)的情況。

所以藤大部份都叫客戶自己去送修了,自己不再提供代送修的服務。

並請客戶直接買新的比較快。自己送修的再當備品就好。



4.有些3C賣場店員也會用這個來測試客戶的電源供應器是否正常,來決定是否要更換新的電源供應器給客戶,

藤有遇過店員測試電壓正常而不給換,但原先電源供應器經我們測試,電腦確實會自動重開機,

送修第二次才讓客戶換新的電源供應器,裝機測試就都沒問題了。





★有同行針對電源供應器做了一個進階的說明:

就開機的流程來講:

1. 按下主機電腦開關時,主板就把PS_ON信號變成低電位,
2. 電源接到低電位後開始啟動並產生所有的輸出電壓,
3. 在所有輸出電壓正常建立後的時間在100ms~500ms內,
4. 電源將會把P.G信號變成高電位傳回給主板,
5. 表示電源已經準備好,然後主機板開始啟動和運行

如果PSU的P.G訊號在產生的時間低於100ms或是高於500ms~就會造成無法開機的現象

所以 210 ms 是正常的唷!

不過如果有些主機板接受時間範圍不良之類的,

可能對於雖然介於100~500ms之間的延遲時間卻無法開機的情況,

是它挑PSU,也不能說是PSU故障



所以同業們,做一個專業的維修人員,

請照此方式來做檢測的SOP吧!



工欲善其事,必先利其器!

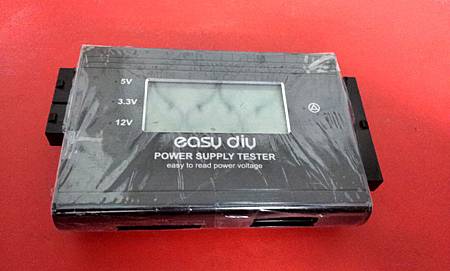

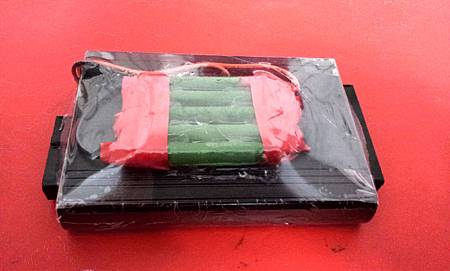

藤103/8/28由工廠提供的新的檢測工具,

能測試12V為高低壓的電源供應器,

提升檢測率!

外面買不到@@"

kato3c power test a.jpg kato3c power test b.jpg







延伸文章:



電源檢測器只能判斷電源供應器的電壓值是否穩定,但無法評斷負載不足而導致自動重開機的電源供應器!(2015/4/16)
